手机掉进水里、充电桩在暴雨中罢工、户外监控摄像头进水起雾、汽车大灯洗车后内部结露——这些看似不同的问题，本质上都指向同一个指标：外壳的防水能力。

为了让防水性能可以被量化、被比较，行业里通行一套 IP 防护等级代码。但要验证产品到底能不能达到宣称的 IPX5、IPX6 甚至 IPX9，不能靠泼一盆水凭感觉判断，必须依靠专门的淋雨试验设备，在规定的水压、流量、角度和时长下完成规范化的试验。

淋雨试验箱（也常称防水试验箱、淋雨试验房）就是为此而生的。它把自然降雨、溅水、喷射、浸水等工况搬进实验室，让企业在产品定型、来料检验和出厂抽检阶段，都能拿到可复现、可追溯的防水数据。

一、淋雨试验箱是什么？

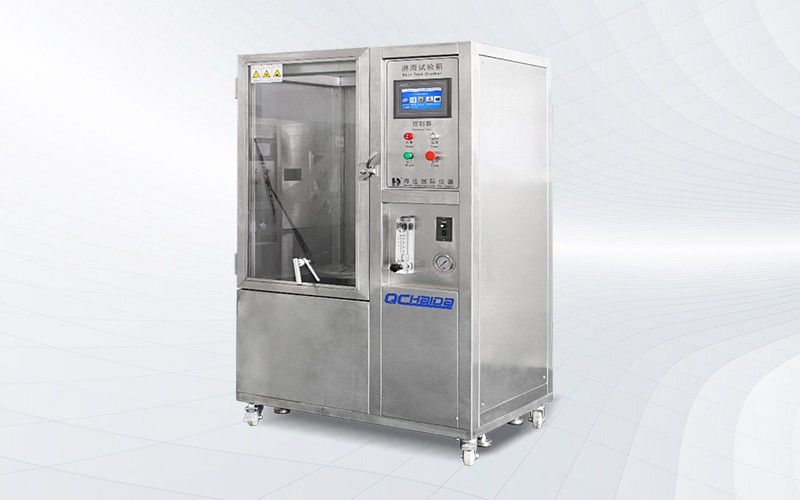

淋雨试验箱的核心是水路与控制系统。典型结构包括储水箱、循环水泵、流量与压力调节装置、喷嘴或滴水箱、样品转台、以及电气控制系统。

试验时，水经水泵加压后通过规定孔径的喷嘴喷出，形成规定形状和流量的水束；样品放置在转台上，按标准要求的角度和距离接受喷淋；控制系统保证流量、压力、水温和试验时间的稳定。

根据模拟的工况不同，淋雨设备大致分为几类：

- 滴水试验装置（IPX1、IPX2）：通过滴水箱形成可控的垂直滴水，模拟冷凝水或轻微滴水。

- 摆管淋雨与手持喷头装置（IPX3、IPX4）：摆管在样品上方往复摆动喷水，模拟降雨和溅水。

- 喷嘴喷射装置（IPX5、IPX6）：用标准喷嘴从规定距离喷射水柱，模拟强烈喷水。

- 浸水试验箱（IPX7、IPX8）：将样品浸入规定深度的水中并保持规定时间。

- 高温高压喷射装置（IPX9）：以高温高压水束从多个角度喷射，模拟高压清洗工况。

大件产品如整车、机柜、大型设备，则通常使用淋雨试验房，人可以进入安装和观察。

二、IP代码到底怎么看？

我们常见的 IP67、IP68，来自外壳防护等级代码。第一位数字表示防固体异物和防尘等级，范围是 0 到 6；第二位数字表示防水等级，范围是 0 到 9。第一位若为 X，表示未就该等级进行试验。

防水等级的含义大致如下：

- IPX1：垂直滴水，应无有害影响。

- IPX2：外壳在 15 度倾斜时垂直滴水，应无有害影响。

- IPX3：与垂直方向成 60 度范围内的淋水，应无有害影响。

- IPX4：从任何方向溅水，应无有害影响。

- IPX5：从任何方向用喷嘴喷水，允许有限进水但不影响功能。

- IPX6：从任何方向强烈喷水，允许有限进水但不影响功能。

- IPX7：在规定压力和时间下短时浸水，进水量不应达到有害程度。

- IPX8：按制造厂和用户协议的条件下持续浸水，通常严于 IPX7。

- IPX9：高温高压水束从多方向喷射，应无有害影响。

需要提醒的是，IPX7、IPX8 与 IPX5、IPX6 是不同性质的试验，前者考核浸水，后者考核喷水，等级数字大并不代表可以覆盖数字小的试验场景。宣称复合等级时，应分别通过对应试验。

三、典型应用场景

第一，汽车及零部件。车灯、后视镜、雨刮电机、门控模块、充电接口、电池包壳体等，都要经受洗车、暴雨、涉水等工况。尤其是新能源车的动力电池包和充电设备，防水失效可能直接导致安全事故。

第二，户外照明与电器。路灯、景观灯、投光灯、庭院灯，长期暴露在自然环境中，密封圈老化和结构缝隙都会导致进水。

第三，通信与电力设备。户外基站机柜、光伏逆变器、配电箱、充电桩，内部一旦进水会造成短路甚至起火。

第四，安防监控。摄像头镜头起雾、内部结露，会直接导致画面失效，是淋雨试验重点排查的问题。

第五，消费电子与家电。手机、智能手表、蓝牙音箱、户外电源、电动牙刷等，防水已成为重要的卖点和质量指标。

第六，军工与轨道交通。这类产品对全天候可靠性要求极高，淋雨往往还要与沙尘、盐雾、高低温组合成综合环境试验。

四、必须掌握的国家标准号

淋雨与防水试验的标准体系，主要由以下几项构成：

- GB/T 4208-2017《外壳防护等级（IP代码）》：现行版本，2017 年 7 月发布、2018 年 2 月实施，全部代替 GB/T 4208-2008，等同采用 IEC 60529:2013。这是防水防尘最基础、最核心的标准，规定了各防护等级的试验条件和合格判定，也是绝大多数产品铭牌上 IP 代码的判定依据。

- GB/T 2423.38-2021《环境试验 第2部分：试验方法 试验R：水试验方法和导则》：现行版本，2021 年发布，代替 GB/T 2423.38-2008，为电工电子产品的滴水、淋水、溅水、喷水、浸水和高压水喷射提供方法导则。

- GB/T 4942.1-2022《旋转电机 整体结构的防护等级（IP代码）分级》：面向电机类产品。

- GB/T 30038-2013《道路车辆 电气电子设备防护等级（IP代码）》：汽车电子行业的专用依据。

- GB/T 10485《道路车辆 外部照明和光信号装置 环境耐久性》：车灯类产品常引用的淋雨与耐久试验方法。

- GB 38031-2020《电动汽车用动力蓄电池安全要求》：其中对电池包或系统的防水、浸水安全有明确要求，是新能源车企和电池厂的必检项。

- GB/T 2423.37-2006《电工电子产品环境试验 第2部分：试验方法 试验L：沙尘试验》：常与淋雨组合，验证密封件在尘、水交替下的可靠性。

国际和国外常用标准：

- IEC 60529《外壳防护等级（IP代码）》，是 GB/T 4208 的国际源头。

- ISO 20653《道路车辆 防护等级（IP代码）》，汽车行业出口常用。

- IEC 60068-2-18《环境试验 第2-18部分：试验R：水试验方法和导则》，对应 GB/T 2423.38。

- MIL-STD-810H 方法 506《降雨》，军工与出口项目常见。

选型与送检时，应先确认产品所属行业和客户要求，再锁定标准号，避免用通用电气标准去替代汽车或军工专用标准。

五、关键参数与试验要点

淋雨试验的可靠性取决于几个核心参数：

- 水流量：如 IPX3、IPX4 按摆管孔数与流量计算，IPX5 常用 12.5 L/min，IPX6 常用 100 L/min，需按标准选定。

- 喷嘴孔径与距离：IPX5 和 IPX6 对喷嘴内径与喷射距离有明确规定，偏差会直接改变冲击强度。

- 水温：试验水温与样品温差通常要求不超过 5K，温差过大会产生热冲击和内部凝露，干扰判定。

- 试验时长：按表面积计算，如每平方米不少于 1 分钟且最少 3 分钟，具体以标准为准。

- 样品状态：带壳整机应模拟实际安装姿态，必要时通电运行并在试验中监测。

- 水质：一般使用清洁淡水，避免喷嘴堵塞与样品表面残留。

结果判定方面，常见做法是试验后立即开箱检查是否有进水痕迹，再进行绝缘电阻、耐压和功能测试，判断是否达到标准要求。

六、选购与使用中的常见误区

误区一，认为等级越高越好。盲目追求 IP68 会显著提高密封成本和散热设计难度，应按实际使用环境合理定级。

误区二，只做一次试验就下结论。密封件存在老化和装配一致性问题，量产阶段应配合抽检。

误区三，忽略水温差和试验后静置时间。温差过大会造成凝露误判，过早开箱也可能误判。

误区四，把浸水和喷水混为一谈。IPX7、IPX8 不能替代 IPX5、IPX6，反之亦然。

在设备选择上，建议关注厂家在流量压力闭环控制、喷嘴精度、转台结构和标准符合性方面的能力。像海达仪器这类长期从事环境可靠性设备研发的企业，其 HD-E710 系列淋雨试验设备覆盖 IPX1 至 IPX9 的多种试验装置，并可依据产品尺寸做淋雨试验房的非标定制，便于企业一次性搭建完整的防水测试能力。

七、淋雨试验箱与淋雨试验房怎么选？

很多企业在搭建防水测试能力时，会纠结买淋雨试验箱还是建淋雨试验房。判断的核心依据是样品尺寸和试验等级。

淋雨试验箱适用于中小型样品，如零部件、灯具、电器、连接器、小型机柜。它占地小、水量循环使用、参数控制精确，适合实验室日常检测和来料检验。

淋雨试验房适用于整车、大型机柜、风电设备、集装箱式储能系统等大件。试验房通常配备多排摆管和喷嘴阵列，需要更大的供水与排水能力，并考虑地面防水和承重。

如果产品谱系跨度大，常见做法是箱房搭配：小件用试验箱做高频抽检，大件用试验房做型式试验，兼顾效率与覆盖能力。

八、试验房与试验箱的日常维护要点

- 水质管理：循环水应定期更换并过滤，防止喷嘴结垢堵塞。

- 喷嘴检查：喷嘴孔径磨损会直接改变流量，应定期用量具或流量计核查。

- 流量校准：建议每季度用流量计校核一次，确保与标准值一致。

- 转台与摆管：检查运行是否平稳，摆管角度是否符合标准。

- 记录留存：试验参数、水温、流量、时长应完整记录，便于追溯与客户审厂。

维护到位，才能保证不同批次、不同时间的试验数据真正可比。

九、常见问题解答

Q：IP68 是不是就一定比 IP67 好？ A：不一定。两者试验条件不同，IPX8 的条件由制造厂与用户协商确定，应看具体协议参数。

Q：淋雨试验要多久？ A：取决于标准和样品表面积，通常几分钟到数十分钟不等，浸水试验则按小时计。

Q：试验后功能正常但内部有水迹，算合格吗？ A：一般判定为不合格。标准要求不应有有害进水，具体以产品标准的判定条款为准。

Q：GB/T 4208-2017 和 GB/T 2423.38-2021 用哪个？ A：前者用于 IP 等级的符合性判定，后者是水试验的方法导则，两者常配合使用。

八、结语

防水性能不是宣传口号，而是可以被试验验证的工程指标。理解 IP 代码的真实含义、选对 GB/T 4208-2017、GB/T 2423.38-2021 等标准号、严格控制流量压力与水温参数，才能让淋雨试验的结果真正反映产品在实际使用中的表现。海达仪器在环境可靠性检测领域持续投入，为用户提供从防水试验设备选型、标准解读到安装培训的完整支持，帮助企业提前把防水风险挡在产品上市之前。
