冬天从温暖的室内走到户外，手机屏幕可能突然失灵；汽车在高原与平原之间往返，电子模块反复经历冷热交替；新能源汽车在快充与高速行驶之间切换，电池包温度剧烈波动。这些工况背后，考验的都是产品在温度变化下的适应能力。

温度变化带来的破坏，主要来自热胀冷缩。不同材料的热膨胀系数不同，温度快速变化时，焊点、接插件、粘接面、涂层与基材之间会产生交变应力，反复作用后出现裂纹、接触不良、密封失效甚至功能中断。

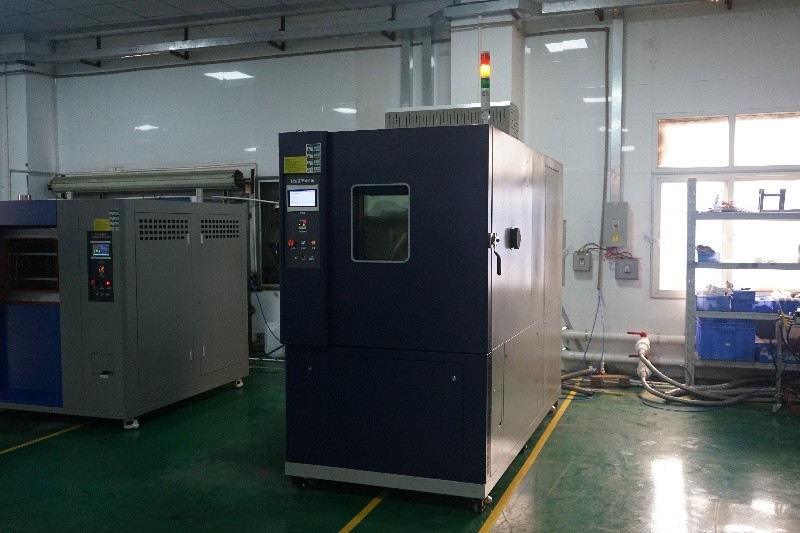

快速温变试验箱正是用来提前暴露这类缺陷的设备。它能在较短时间内让箱内温度按设定速率升降，把产品在实际使用中数月甚至数年才会累积的温度循环，压缩到几十到几百小时内完成，是研发验证、环境应力筛选和出厂可靠性检验的关键装备。

一、快速温变试验箱是什么？

快速温变试验箱本质上是一套高功率的热平衡系统，由制冷系统、加热系统、循环风道、控制系统和保温箱体组成。

与常规高低温试验箱相比，它的核心差异在于升降温速率。常规设备通常按每分钟 1℃ 至 3℃ 设计，而快速温变试验箱可达到每分钟 5℃、10℃、15℃ 甚至更高。要做到这一点，需要更大功率的加热器、更强能力的压缩机或液氮辅助制冷、更高效的风道设计，以及更快的控制响应。

试验时，操作人员设定温度范围、温变速率、各温度点的保持时间和循环次数，设备按程序运行，并实时记录箱内温度和样品关键测点温度。部分试验还要求样品在温度循环过程中通电并监测功能，即所谓的带载温度循环。

二、快速温变、高低温循环与冷热冲击有什么区别？

这三个概念常被混用，但应力机理不同。

高低温循环试验，温度变化速率较慢，样品有充分时间达到热平衡，主要考核材料在高低温下的性能一致性和长期稳定性。

快速温变试验，要求箱内空气温度按较高速率变化，样品尚未完全热平衡就开始下一阶段，因此内部会产生温度梯度和热应力，主要考核产品在快速温度变化下的结构完整性和功能稳定性。

冷热冲击试验（温度冲击），是通过高温槽与低温槽之间的快速转换，或在同一箱体内实现极快速的温度切换，温度变化更为剧烈，属于更严酷的筛选手段，常用于暴露焊接缺陷、封装开裂等工艺问题。

简单说：温变速率依次递增，考核重点从性能一致性走向结构耐受性。选择哪种，取决于产品标准和实际使用工况。

三、典型应用场景

第一，电子元器件与 PCB。电容、电感、芯片、连接器以及整板组件，温度循环是暴露虚焊、分层、开裂的经典手段。环境应力筛选（ESS）就是在生产阶段用温度循环和振动把早期失效产品提前剔除。

第二，汽车零部件。发动机舱电子、车灯驱动、仪表、传感器、域控制器等，需要承受冬夏温差、行驶气流和发动机余热的交替作用，主机厂普遍有严格的温度循环规范。

第三，新能源电池与储能。电芯、模组、电池包在充放电和季节交替中反复经历温度变化，温度循环试验用于验证结构件、连接件、密封件和 BMS 的可靠性。

第四，军工与航空航天。机载设备、卫星部件、地面站设备，温度环境极端且变化快，相关试验往往与振动、低气压组合进行。

第五，光电与显示产品。LED 灯具、显示屏、光学镜头，温度循环会暴露封装应力、脱层和密封失效。

第六，家电与工业控制。变频器、控制器、电源模块等，温度循环是产品寿命评价的常规项目。

四、必须掌握的国家标准号

- GB/T 2423.22-2012《环境试验 第2部分：试验方法 试验N：温度变化》：现行版本，2012 年 12 月发布、2013 年 6 月实施，全部代替 GB/T 2423.22-2002，等同采用 IEC 60068-2-14:2009。规定了温度变化试验的方法，包括规定温度变化速率的试验，是国内电子产品温度循环最核心的依据。

- GB/T 2423.34《环境试验 第2部分：试验方法 试验Z/AD：温度/湿度组合循环试验》：适用于温度与湿度交替的组合循环，常用于考核凝露、呼吸效应等综合影响。

- GB/T 10592-2008《高低温试验箱技术条件》：设备本身的技术条件与性能考核依据。

- GB/T 10586《湿热试验箱技术条件》：涉及湿度控制的设备技术要求，选购时关注其最新版本。

- GB/T 5170 系列《电工电子产品环境试验设备检验方法》：设备验收与校准常用。

- GJB 150.3A-2009《军用装备实验室环境试验方法 第3部分：高温试验》与 GJB 150.4A-2009《第4部分：低温试验》：军工项目常用。

- GJB 150.5A-2009《军用装备实验室环境试验方法 第5部分：温度冲击试验》：温度冲击类试验的军标依据。

- GB/T 31467.3-2015《电动汽车用锂离子动力蓄电池包和系统 第3部分：安全性要求与测试方法》以及 GB 38031-2020《电动汽车用动力蓄电池安全要求》：电池包温度循环与安全要求的主要依据。

国际与国外常用标准：

- IEC 60068-2-14《环境试验 第2-14部分：试验N：温度变化》，GB/T 2423.22 的国际对应版本。

- IEC 60068-2-38《试验Z/AD：温度/湿度组合循环试验》。

- ISO 16750-4《道路车辆 电气电子设备的环境条件和试验 第4部分：气候负荷》，汽车行业主流依据，对应国标 GB/T 28046.4。

- MIL-STD-810H 方法 503《温度冲击》与方法 501/502《高低温》，出口与军工项目常见。

- JESD22-A104《温度循环》，半导体器件行业常用。

选型时需注意，温变速率的考核方式在不同标准中并不一致，有的按箱内空气温度变化率，有的按样品温度变化率，编制试验大纲时应明确定义，避免验收时产生争议。

五、关键参数怎么定？

- 温度范围：常见如 -70℃ 至 150℃，按产品实际使用极限再加适当余量。

- 温变速率：常见 5℃/min、10℃/min、15℃/min，速率越高对制冷和加热系统要求越高。

- 负载：样品重量、发热量、体积会显著影响实际温变速率，选型时必须以带载指标为准。

- 温度均匀度与波动度：关系到箱内各点温度的一致性，是数据可信度的基础。

- 保持时间：在每个温度极端的停留时间，应保证样品达到规定状态。

- 循环次数：由产品标准或可靠性目标决定，从几十次到上千次不等。

- 监测要求：是否需要样品通电、是否布置热电偶、是否记录功能状态。

六、设备验收与日常使用要点

- 验收以带载为准：在规定负载条件下实测升降温速率，而不是只看空载参数。

- 布置测温点：在箱内工作空间的典型位置布置热电偶，记录均匀度与波动度。

- 关注样品温度：必要时把热电偶贴在样品关键部位，确认样品实际达到规定温度。

- 定期检查制冷系统：冷凝器散热、冷媒压力、过滤器状态都会影响长期速率表现。

- 门封与保温：门封老化会造成冷量泄漏，导致速率下降和结霜增多。

- 数据留存：完整保存温度曲线，便于追溯与客户审厂。

这些细节决定了设备能否在长期使用后依然保持标称性能。

七、常见误区

误区一，只看空载温变速率。带载后速率往往大幅下降，应以带载条件下的实测数据作为验收依据。

误区二，把温变速率当成唯一指标。均匀度、波动度、控制精度同样关键，否则速率再高数据也不可信。

误区三，样品堆放过密。遮挡风道会改变流场，导致局部温度偏离，应按规范留出间距。

误区四，忽略样品自身发热。通电样品在低温阶段会自加热，实际温度可能远高于箱内温度，应实测样品温度。

在设备选型上，建议重点关注制冷方式、风道设计、带载能力和温度均匀度。像海达仪器这类深耕环境可靠性设备的企业，其 HD-E708 系列快速温变试验箱在温变速率与带载能力上提供多档配置，便于企业按产品标准匹配试验条件。

八、常见问题解答

Q：温变速率是不是越快越好？ A：不是。速率应根据产品实际工况和标准要求确定，过高可能引入非自然失效机理。

Q：快速温变和温度冲击怎么选？ A：关注温度变化下的结构耐受性，可选温度循环；要暴露焊接、封装类工艺缺陷，温度冲击更有效。

Q：试验中样品需要通电吗？ A：视标准与目的而定。环境应力筛选通常要求通电并监测功能，以便捕捉瞬时失效。

Q：GB/T 2423.22 和 ISO 16750-4 用哪个？ A：看行业。通用电子产品用 GB/T 2423.22；汽车零部件通常按 ISO 16750-4 或对应主机厂规范执行。

八、结语

温度变化的破坏力，藏在日复一日的冷热交替里。快速温变试验箱的价值，就是让这种日积月累的损伤在实验室里提前显现，从而在产品量产前完成结构优化和工艺改进。理解温变速率的真实含义、选对 GB/T 2423.22-2012 等标准号、以带载指标验收设备，才能让试验真正发挥作用。海达仪器在环境可靠性检测领域持续投入，为用户提供从设备选型、试验方案设计到安装培训与售后校准的完整支持，帮助企业把可靠性风险前置化解。
